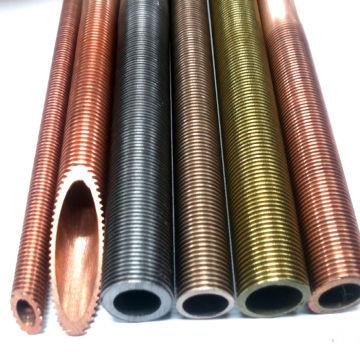

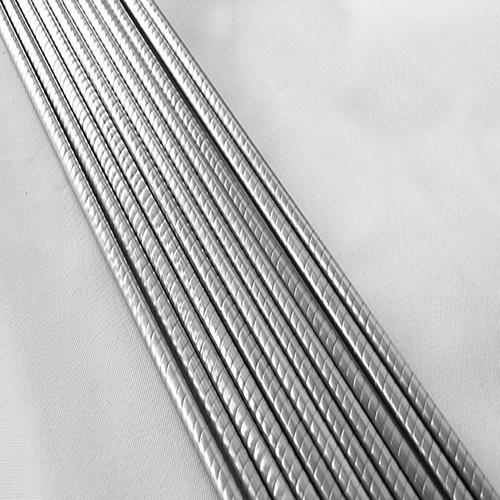

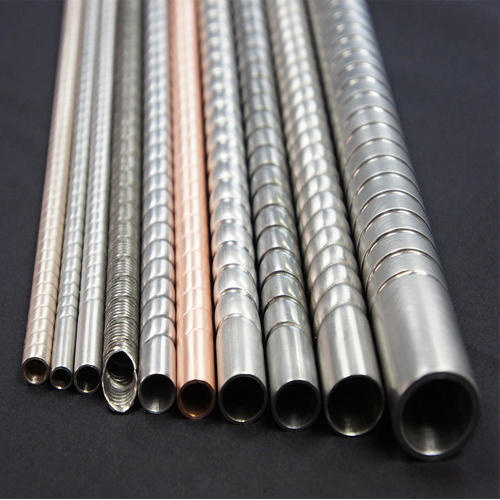

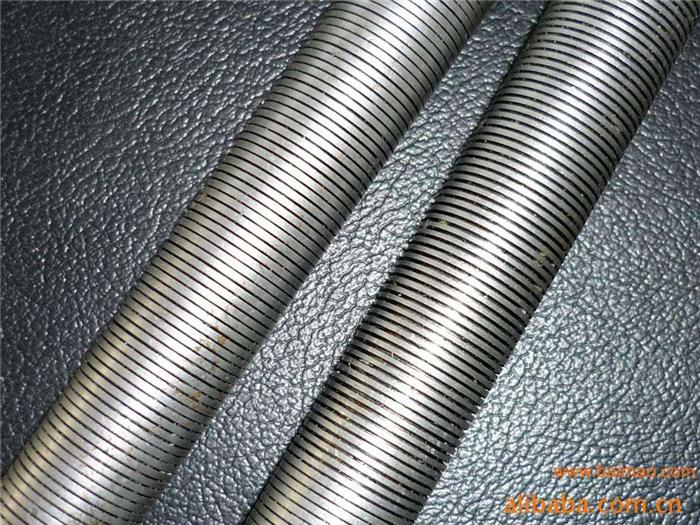

Integral Finned Tube

Low Finned tube er en finned tube oppnådd gjennom plastisk kald deformasjon.

Metoden består i å realisere, fra et glatt rør, finner med en bestemt geometrisk form uten å fjerne materiale; denne plastiske deformasjonen forårsaker en økning av varmevekslingseffektivitet, og gjør det mulig å redusere varmevekslerens størrelse.

Kondensatorrør "Y-fin"

Fordamperrør "T-fin"

Innre Grooved (IG) Low Fin Tube

Innvendig Grooved (IG) Y-Fin / T-fin Tube

Titanium Low Fin Tube til salgs

Bølgepapp i rustfritt stål

Ekstrudert Lav Fin Tubes

Stainless Steel Tube Integral Low Fin Tube

Kobberfinnetrør Integral Low Fin Tube

High Performance Copper Pipe Corrugated Fin Tubes

Kondensator, lavfinnede rør

SMLS Titanium integrert lavfunnet rør

Kobber Fin Tubes i liten dimensjon

C12200 Copper Low Fin Tube Inne og Utenpå overflaten

Produksjonsprosess

Vinene rulles ut av den ytre veggen av slangene ved hjelp av en rulle. Rør og finner er i samme stykke rør.

applikasjoner

Integral Low Finned Tubes finner preferansen i følgende industrisektorer:

1. Varmesystemer;

2. Ventilasjonssystemer;

3. Kjøle- og klimakontrollsystemer;

4. Maskinteknikk;

5. Automotive produksjon;

6. Kjemikalier og pertrokjemisk og kraftverksteknologi.

Basisrørdiameter 12,7 mm-25,4 mm

Vanntykkelse på grunnrør 1,65 mm-3,0 mm

Fin tykkelse 0.3mm-0.5mm

Fin pitch 0.9mm-1.5mm

Fin høyde 0,9 mm-1,3 mm

Bunnmateriale: Rustfritt stål, Karbonstål, Legering, Titan, Nikkel, Kobber etc.

Utviklet som en metode for å øke varmeoverføringsytelsen til væsker samtidig som den fysiske størrelsen og kostnaden til varmeveksleren minimeres

Finen produseres ved å bli rullet fra rørets vegg og er derfor integrert med selve røret. På grunn av finrulling reduseres veggtykkelsen under den flankede delen i forhold til de endelige endene. Boringen av finpartiet er litt redusert. De fleste rørformede materialer kan finnes, men hardheten til materialet bestemmer vanligvis fintekoden eller finprofilen.

Hardere materialer som rustfritt stål, nikkel legeringer og titan leveres vanligvis med en større fintetthet (28, 30 eller 36 fen / tommer). Denne grunne finprofilen reduserer arbeidsherding av materialet og bidrar til å eliminere muligheten for finrotskrekk.

Mindre materialer som karbonstål, kobber og kobberlegeringer leveres vanligvis med en dypere profil som gir en lavere fintetthet (16 eller 19 fen / tommer).

Vanlige ende lengder og eventuelle mellomliggende ufunnet seksjoner må spesifiseres.

Ferdige rør kan være bøyd hvis nødvendig. U-bøyningsområdet kan være enten finned eller vanlig, for å oppfylle den ønskede spesifikasjonen.

FREMSTILLINGSBEGRENSNINGER

materialer:

1. Kull og lav legeringstål

2. Rustfritt stål: TP304 / TP304L / TP316 / TP316L / TP321 og dupleks

3. Kobberlegeringer: Legering 443/687/706/715 etc

4. Titan og høy nikkel legeringer

Forbedring av overflaten

Typiske forbedringer av overflatearealet ved å bruke integrerte, lavfinnede rør er:

1. 19.05mm OD med 19 fins / inch: 270%

2. 25.4mm OD med 26 fins / inch: 330%

Avhengig av væskene i varmeveksleren kan termisk ytelsesforbedring variere fra 20% til over 100%
